每一臺都高于國家節能標準，達到1級能效水平，比2級能效節能10-15%，比3級能效節能20-30%
高效主機，高效電機
直聯驅動，傳動效率高；
高效離心風扇，吸風冷卻
油冷風扇，變頻啟動。

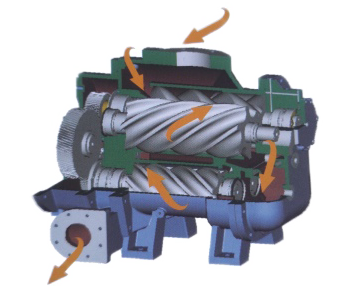

兩級壓縮過程
自然空氣通過空氣過濾器進入第一級壓縮，在壓縮腔與少量潤滑油混合，同時將混合氣體壓縮到級間壓力，壓縮后的氣體進入冷卻通道，與大量油霧接觸，從而大大降低了溫度，降溫后的壓縮氣體進入第二級轉子，進行二次壓縮，被壓縮到最終排氣壓力。最后通過排氣法蘭排除壓縮機，完成整個壓縮過程。
螺桿壓縮機兩級壓縮節能分析
空氣靜觀一級壓縮后，通過強化噴油冷卻，降低二級吸氣溫度，空氣進行等壓壓縮，降低壓縮功。
兩級壓縮采用等壓比來設定級間壓力，故每級壓縮比都要比單級壓縮比降低很多，轉子之間的回流泄漏量大大降低了，容積效率和絕熱效率得到了大大提高，相應的提升了壓縮的產氣量。在相同的功率下兩級壓縮比單級壓縮產氣量高達15%。能效每一臺都高于國家節能標準，達到1級能效水平，比2級能效節能10-15%，比3級能效節能20-30%。

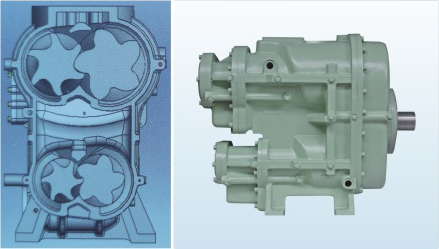

高效節能螺桿主機
主機采用大轉子、低轉速設計，內含兩個獨立壓縮單元。轉子采用最新設計的轉子UV專利型線，經過二十余道工序的精加工，保證了轉子型線的精確度、可靠性和有效性。
將一級壓縮轉子和二級壓縮轉子組合在一個機殼內，并分別通過斜齒輪直接傳動。使每級轉子都能獲得最佳線速度，壓縮傳遞效率最高。每級壓縮的壓縮比經精確設計降低了軸承和齒輪負荷，延長了主機壽命。
榮獲專利的油潤滑系統，將壓縮腔和軸承供油獨立分開，壓縮腔采用普通清潔度潤滑油，軸承部分采用高清潔度潤滑油，確保軸承高可靠性。每級壓縮比小，泄漏更小，容積效率高。相同功率下由兩個機頭承擔負荷，軸承受力小，壽命更長。
優質高效電機
空壓機配置的電機按高級別要求委托專業電機廠制造，特別的對變頻電機和高原電機進行了局部特殊處理，每臺電機在出廠前都經過嚴格測試。四級電機具有低轉速，高可靠的特點。電機搭載的是重型SKY進口軸承，兩端軸承外殼處，增設了潤滑脂加注口，方便維護保養，充分體現了設計的人性化。IP55防護等級，能有效地防止塵和水份進入電機，延長了電機的使用壽命。
布局結構
冷熱室分離，整機散熱效果更好，確保所有的零部件在冷室工作，壽命延長得到最大的保證。
榮獲國家專利的合理布局，將機械、電氣融為一體，機器在現場無需專用的基礎，搬運、安裝極其方便。機器內空間分為冷熱室，互不影響，加大空壓機內部空間，科學的內部空氣循環，確保零部件充分冷卻，延長了使用壽命。
為降低機器的噪音，設計了全封閉的可拆卸機箱，內附優質阻燃隔音海綿，讓您在考慮安置空壓機時具有更大的靈活性。不僅符合環保要求，而且方便機器的清潔。
節能進氣控制系統
空壓機配置了最新設計的控制系統。一體式設計將空壓機的進氣、放空等功能集成在一起，使空壓機的控制管線縮減到最少。進氣控制系統安裝有單向閥，當空壓機停車或突然停止供氣時，單向閥自動關閉以防止壓縮空氣回流，避免造成哎嘔油現象。
通過進氣閥與智能控制系統、壓力傳感器聯合控制的方法，TOKA空壓機可以提供二點氣量控制（ON/OFF）、無級氣量控制（60%-100%）、延時自動停機與自動裝置三種氣量調節方式，可以完全滿足用戶的不同用氣要求。
油氣分離器芯下沉式安裝結構
后冷卻器與氣水分離器組裝在一起，省略了中間連接管路，節省空間，避免泄漏，減少安裝成本。冷卻器與氣水分離器之間的流程更短，氣體流向更合理，提高氣水分離效率。
電氣元件
采用原裝德國SIEMENS品牌或ET品牌等專業產品。
級間噴油霧冷卻設計
級間潤滑油立體噴射接近霧化。冷卻效率高，潤滑均勻，大大降低消耗功率。省卻中間冷卻器，減少壓力損耗，降低維護成本。
新型溫控油濾組合閥
將新型的油濾與溫控閥集成一體，使機器內連接管路更加簡潔，減少泄漏點，降低故障發生率，更重要的是降低壓降，更節能，解決了原有油濾底座與瘟控閥分體安裝存在的硬管震裂，漏油等問題。
電磁閥
采用意大利ODF品牌專業產品。
電磁閥作用：采用直動式電磁閥，一通電閥芯立即打開，反應靈敏，比傳統的先導式（必須有0.2bar氣壓力閥芯才打開）電磁閥更靈敏，安全，由此聯動的控制系統更準確、更及時。
斷油與排氣組合閥
確保大型機器輕負載啟動，降低對電網的沖擊，延長電機壽命。解決了吐油和在低溫環境下啟動失敗的問題，這種組合結構簡單！聯接方便，穩定可靠。
易損件
空氣過濾芯：采用專用的表面納米鍍層，進行過濾時不用改變空氣流動方向，直接穿過過濾媒介，減少壓力損失，比傳統空濾更節能，過濾精度更高，壽命更長。
油過濾器：用耐用的濾材，精密的過濾，使機器運行更穩定。
油氣分離芯：特殊的簡體設計，聚集式離芯以及回油裝置的共同作用，保證機器的排氣含油量≤2PPM。
兩級壓縮節能整機技術參數（風冷、水冷）
|
型號 |
功率KW |
排氣壓力Mpa |
排氣量m3min |
噪音dB(A) |
出口管徑（”） |
外形尺寸mm長*寬*高 |
重量kg |
用油量L |
||
|
TK-20AⅡ |
15 |
0.7 |
2.9 |
64±2 |
G21/2” |
1620 |
1000 |
1320 |
680 |
30 |
|
0.8 |
2.8 |
|||||||||
|
1.0 |
2.4 |
|||||||||
|
TK-30AⅡ |
22 |
0.7 |
4.2 |
66±2 |
G11/2” |
1620 |
1000 |
1320 |
800 |
30 |
|
0.8 |
4.1 |
|||||||||
|
1.0 |
3.5 |
|||||||||
|
1.3 |
3.2 |
|||||||||
|
TK-40AⅡ |
30 |
0.7 |
6.2 |
66±2 |
G2” |
1620 |
1000 |
1320 |
920 |
30 |
|
0.8 |
6.0 |
|||||||||
|
1.0 |
4.9 |
|||||||||
|
1.3 |
4.2 |
|||||||||
|
TK-50AⅡ |
37 |
0.7 |
7.2 |
68±2 |
G2” |
2000 |
1250 |
1670 |
1000 |
62 |
|
0.8 |
7.0 |
|||||||||
|
1.0 |
6.3 |
|||||||||
|
1.3 |
5.4 |
|||||||||
|
TK-60AⅡ |
45 |
0.7 |
9.8 |
70±2 |
G2” |
2000 |
1250 |
1670 |
1500 |
62 |
|
0.8 |
9.6 |
|||||||||
|
1.0 |
7.8 |
|||||||||
|
1.3 |
6.5 |
|||||||||
|
TK-75AⅡ |
55 |
0.7 |
12.6 |
69±2 |
G2” |
2000 |
1250 |
1670 |
1600 |
62 |
|
0.8 |
12.3 |
|||||||||
|
1.0 |
9.6 |
|||||||||
|
1.3 |
8.6 |
|||||||||
|
TK-100AⅡ |
75 |
0.7 |
17.0 |
70±2 |
G2” |
2700 |
1600 |
1842 |
1750 |
76 |
|
0.8 |
16.5 |
|||||||||
|
1.0 |
12.5 |
|||||||||
|
1.3 |
11.2 |
|||||||||
|
TK-120AⅡ |
90 |
0.7 |
19.8 |
72±2 |
G21/2” |
2700 |
1600 |
1842 |
2600 |
76 |
|
0.8 |
19.2 |
|||||||||
|
1.0 |
16.8 |
|||||||||
|
1.3 |
14.5 |
|||||||||
|
TK-150AⅡ |
110 |
0.7 |
24.0 |
73±2 |
G21/2” |
2700 |
1600 |
1842 |
2750 |
76 |
|
0.8 |
23.2 |
|||||||||
|
1.0 |
19.7 |
|||||||||
|
1.3 |
17.6 |
|||||||||
|
TK--175AⅡ |
132 |
0.7 |
28.2 |
75±2 |
G3”DN80 |
2700 |
1600 |
1842 |
3300 |
90 |
|
0.8 |
27.7 |
|||||||||
|
1.0 |
23.5 |
|||||||||
|
1.3 |
19.8 |
|||||||||
|
TK-200AⅡ |
160 |
0.7 |
34.5 |
75±2 |
G3”DN80 |
3400 |
1700 |
1952 |
3400 |
90
|
|
0.8 |
33.6 |
|||||||||
|
1.0 |
30.0 |
|||||||||
|
1.3 |
23.8 |
|||||||||
|
TK-250AⅡ |
185 |
0.7 |
41.0 |
76±2 |
G3”DN80 |
3400 |
1700 |
1952 |
4200 |
125 |
|
0.8 |
38.6 |
|||||||||
|
1.0 |
33.0 |
|||||||||
|
1.3 |
28.6 |
|||||||||
|
TK-270AⅡ |
200 |
0.7 |
44.5 |
76±2 |
DN100 |
3700 |
1980 |
2152 |
4300 |
125 |
|
0.8 |
43.2 |
|||||||||
|
1.0 |
38.5 |
|||||||||
|
1.3 |
33.0 |
|||||||||
|
TK-300AⅡ |
220 |
0.7 |
48.6 |
79±2 |
DN100 |
3700 |
1980 |
2152 |
4400 |
125 |
|
0.8 |
47.0 |
|||||||||
|
1.0 |
41.0 |
|||||||||
|
1.3 |
38.0 |
|||||||||
以上機型均為電源380V/50HZ四極電機啟動方式：變頻或Y-△，所以60HZ電源機型不在其中。
